Vlastnosti:
Rozšiřující modul pro připojení dalších zón 8, nebo ATZ(16) u EVO
Drátové sběrnicové provedení BUS
Plně programovatelné zóny 1-8
Jeden programovatelný omezený výstup PGM1 (omezená tabulka PGM události stavů 01-55)
Nejstarší typ APR3-ZX8 nepodporuje nové EVO192/HD
Používá se zapojení NC s EOL a s ATZ od firmware 6.0 u EVO
Modul APR-ZX8 nejstarší bez Jumperu JP2 (A,B,C) není komaptibilní s EVO192/HD
Starý APR3-ZX8 od firmware 6.0 je kompatibilní s EVO192/HD fimware 2.50 a vyšší

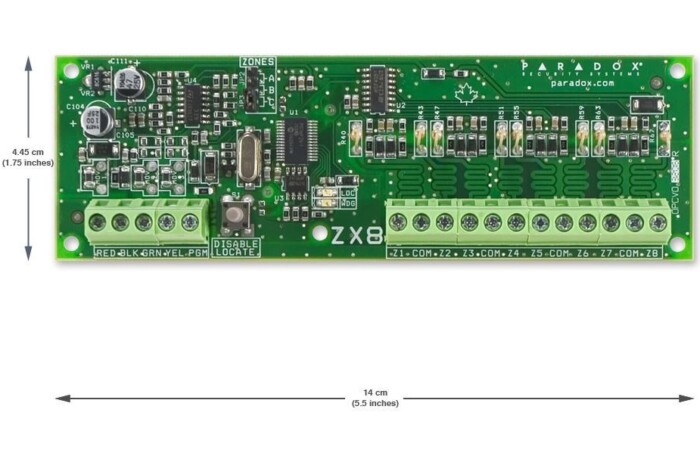

Rozměry PCB 140 x 46 mm
Při použití s ústřednami Spectra SP, Magellan MG je potřeba změnit dle potřeby jumper JP2 na ZX8 (1+ ,9+ , 17+) = (ZX8-A, ZX8-B, ZX8-C).
Technické parametry:
Napájení +11V až +16V
Proudový odběr max. 28mA
Vyvážené vstupní zóny> 8 zone
PGM výstupy 1
Počet zón ZX8 ATZ MG,SP, pouze 8zon, ATZ EVO 16zon
Kompatibilita APR3-ZX8 Spectra SP, MG, Digiplex EVO
